送料機構設計圖,送料機三維圖

 晉志德每款沖床送料機構在生產前，都會由設計部出具專業的送料機三維設計圖紙，晉志德機械在此將各種送料機構的設計總裝圖給大家參考一下，方便廣大客戶選購。

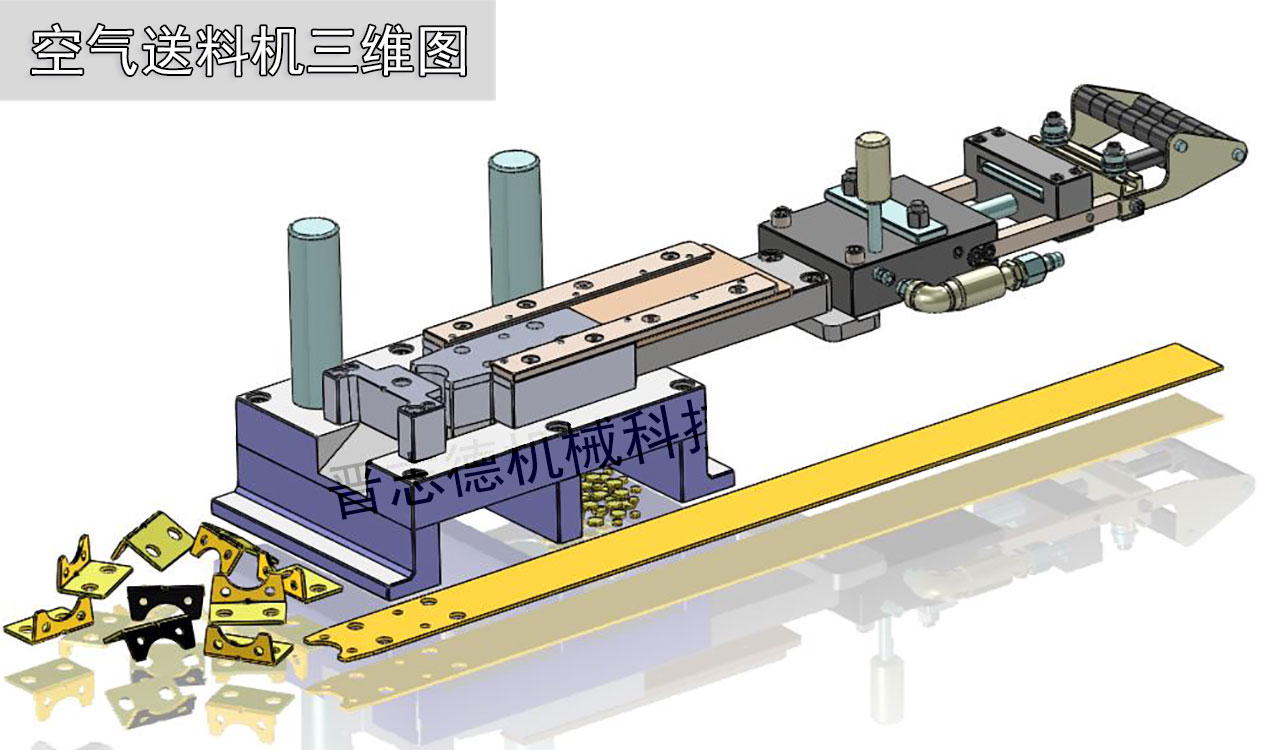

　　1、空氣送料機三維圖與結構圖
　　
　　晉志德空氣送料機屬老款、經濟型送料機構，它需使用外部氣源，常搭配的是老式大飛輪普通沖床使用，用于精度要求不高的產品低速沖壓加工。
　　2、滾輪送料機三維圖與結構圖
　　
　　晉志德滾輪送料機屬機械式傳動送料機型，本身無動力，不需外部氣源、電源，它有一系列的傳動裝置，依靠沖床的輸出傳動，適用廣泛，可搭配老式大飛輪普通沖床、氣動精密沖床以及高速沖床使用，不過其搭配的沖床需本身具有輸出軸。

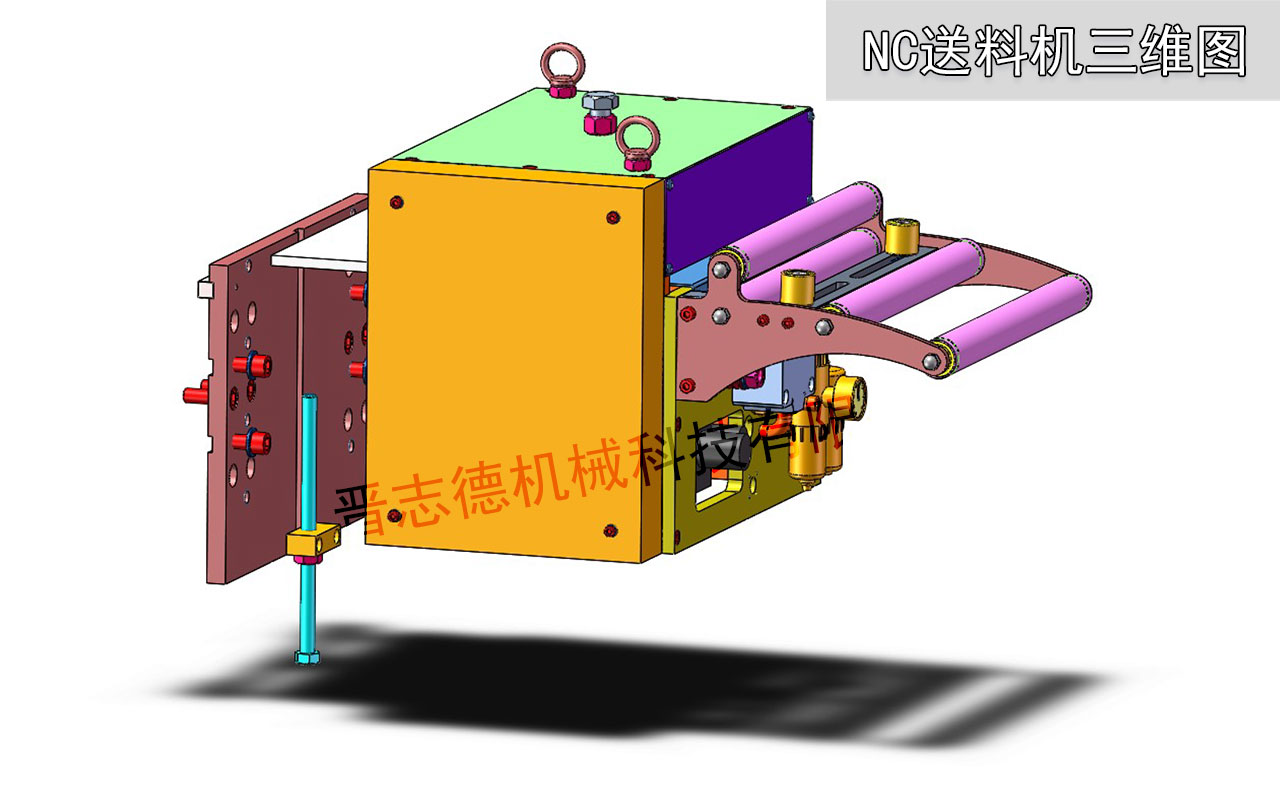

　　3、NC伺服送料機三維圖與結構圖
　　
　　晉志德NC伺服送料機屬數控送料機型，直接由伺服馬達傳動送料滾筒實現送料動作，有氣動式款型伺服送料機、機械式款型伺服送料機，氣動式款型伺服送料機適合長步距低速送料場合，主要搭配各種精密沖床使用；機械式款型伺服送料機適合短步距高速送料場合，更適合搭配傳統大飛輪普通沖床與高速沖床使用。
　　同時晉志德機械科根據客戶需求定制高速款伺服送料機、厚板款伺服送料機
　　4、三合一送料機三維圖與結構圖
　　三合一送料機不是單純的送料機，而是開卷機、整平機、送料機三機整合為一體的機型，晉志德的三合一送料機目前有四種款型，分別為薄板款三合一送料機、中板款三合一送料機、厚板款三合一送料機與高張力款三合一送料機，四種款型的三維圖與結構圖有很大的差別

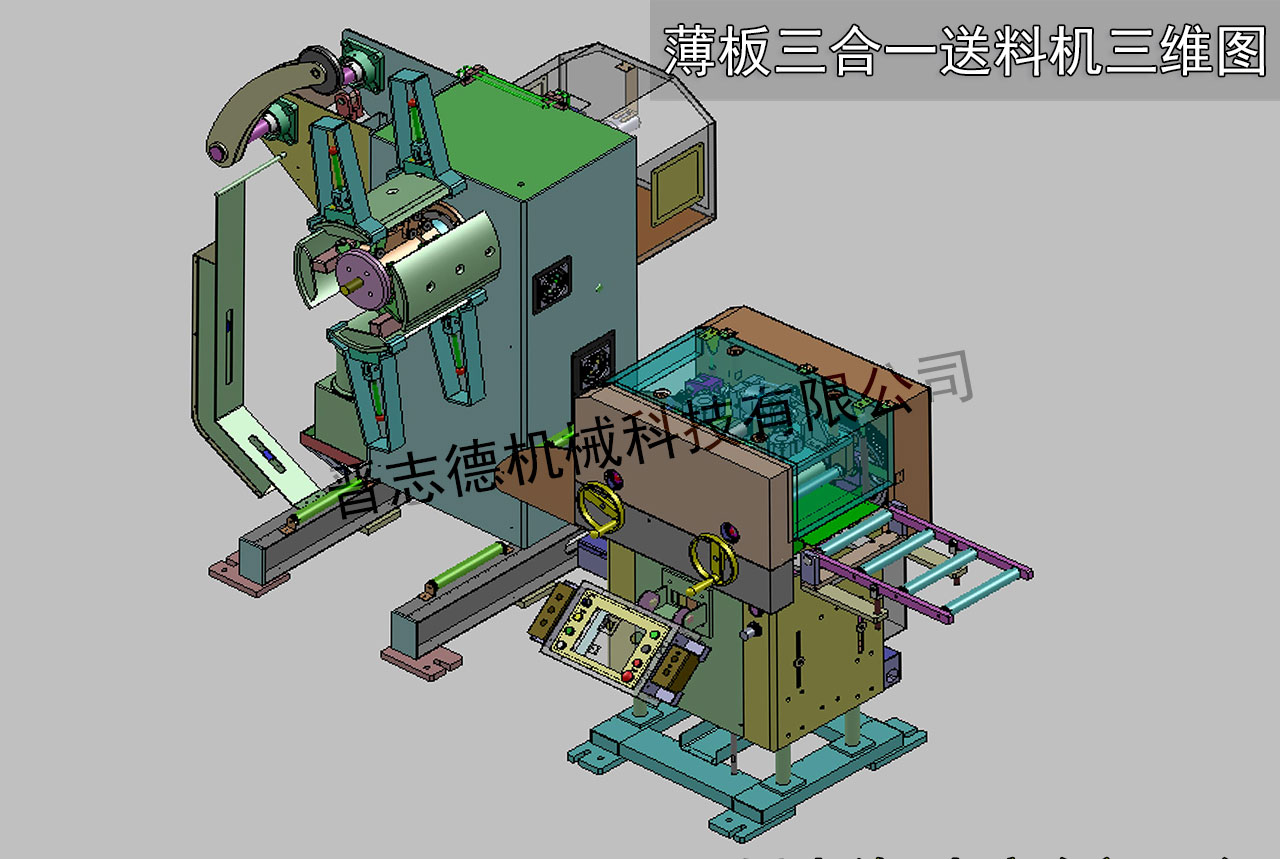

　　1、薄板三合一送料機三維圖與結構圖
　　

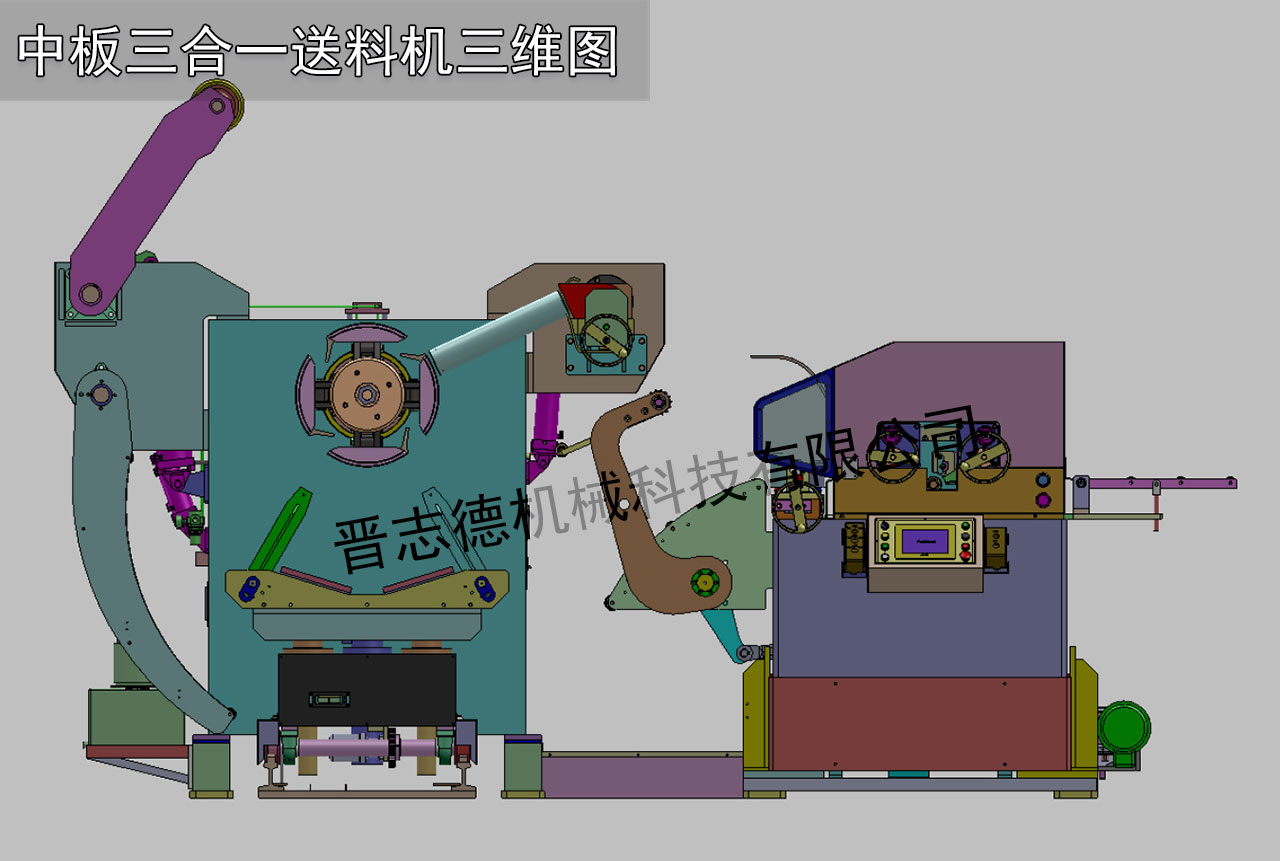

　　2、中板三合一送料機三維圖與結構圖
　　

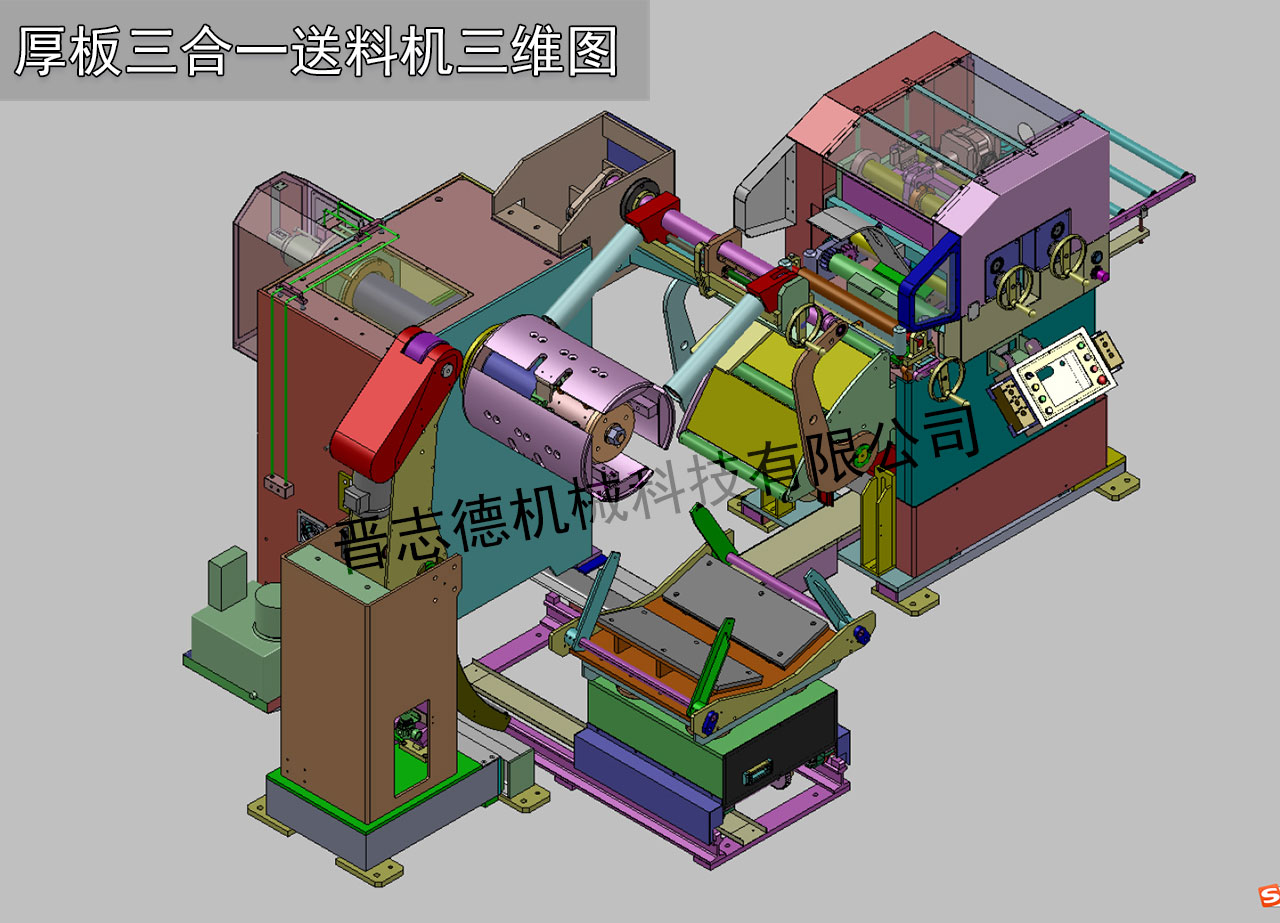

　　3、厚板三合一送料機三維圖與結構圖
　　

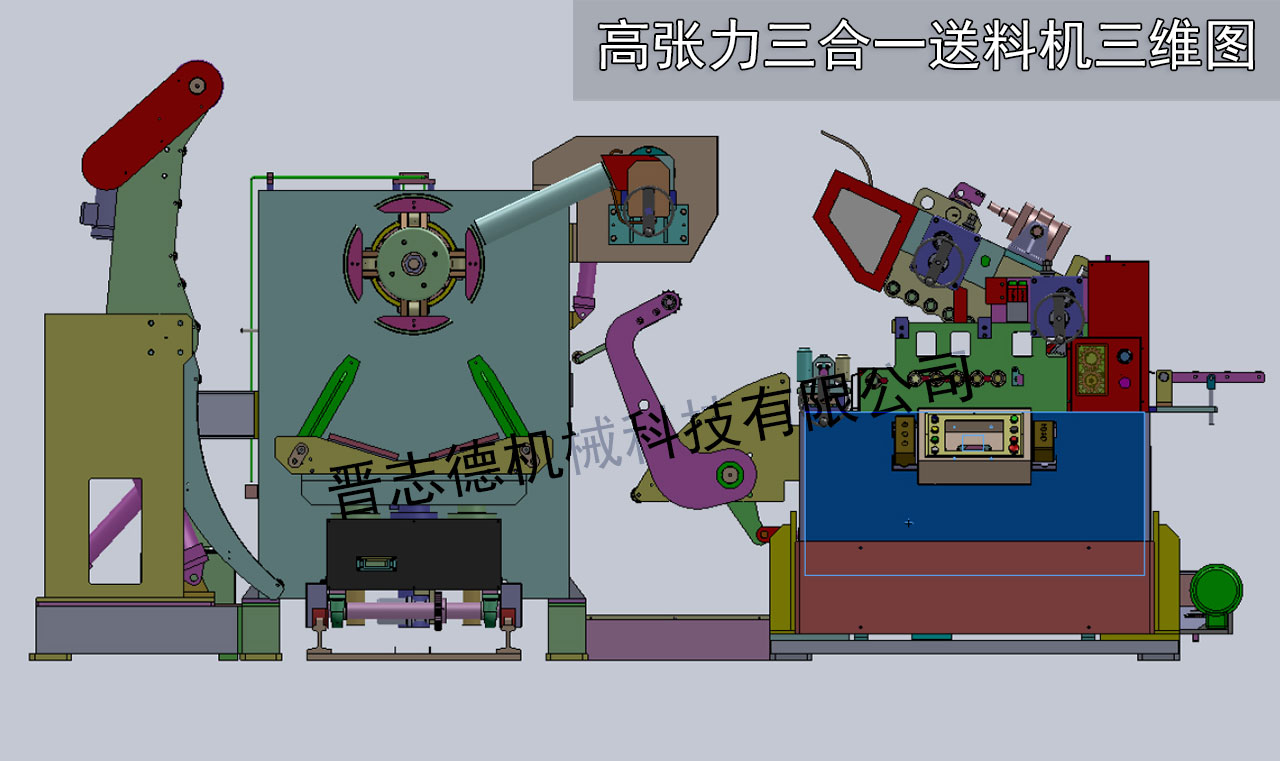

　　4、高張力三合一送料機三維圖與結構圖
　　
