重型材料架結構

 重型材料架由底座、支撐架、漲縮裝置、驅動裝置、電控箱與感應裝置六大部分組成。其中重型材料架支撐架設置在材料架底座上，其上設置有漲縮裝置，內部設置有馬達與減速機組成的驅動裝置，側邊設置有電控箱，底部固定有感應裝置。
　　　
　　重型材料架漲縮裝置是其核心組成，用以完成料卷的放料、漲縮與開卷，主體為一轉軸，轉軸一端部設置有螺孔，轉軸外套設有轉動套，轉動套端部固定連接有調節螺栓，調節螺栓與螺孔配合。轉動套周向設置有滑槽，滑槽內設置有滑塊，滑塊上轉動連接有若干轉動桿。轉動桿另一端轉動連接有四塊托板，轉軸上設置有導向靠背輪，導向靠背輪上設置有導向弧形孔，托板一端設置有與導向弧形孔配合的導向塊，導向塊兩側均設置有與導向擋板貼合的擋塊，漲縮裝置的漲縮通過手搖調節螺栓來實現，先逆時針調節縮小內徑，進行裝料，再順時針調節漲緊料卷，隨后在托料瓦板承料后由4個擋料A型鐵進行擋料限位。
　　　
　　重型材料架電控箱內含交流接觸器、變壓器、時間繼電器、中間繼電器、調節按鈕等電氣元件，與安裝在側邊下端的感應桿配合實現自動化感應控制，時間繼電器的延遲時間可控制出料速度，調整感應桿高低，可適當控制出料長度。
　　　

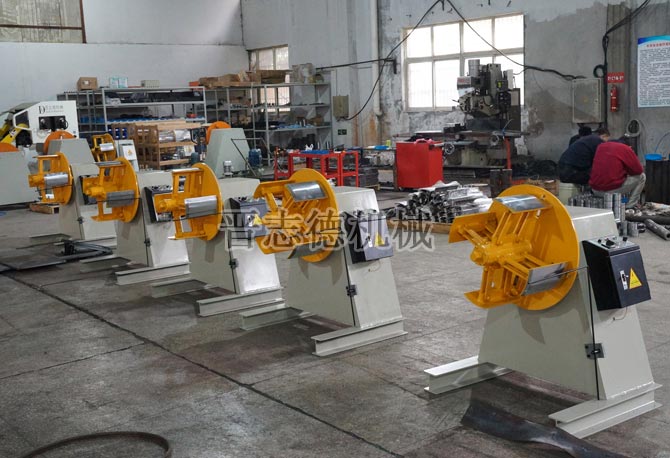

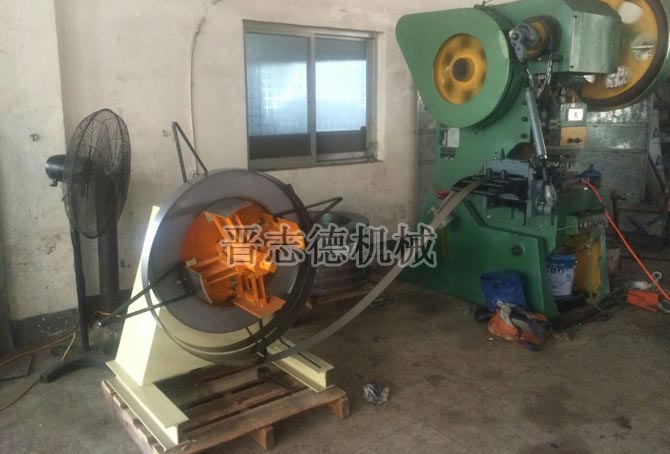

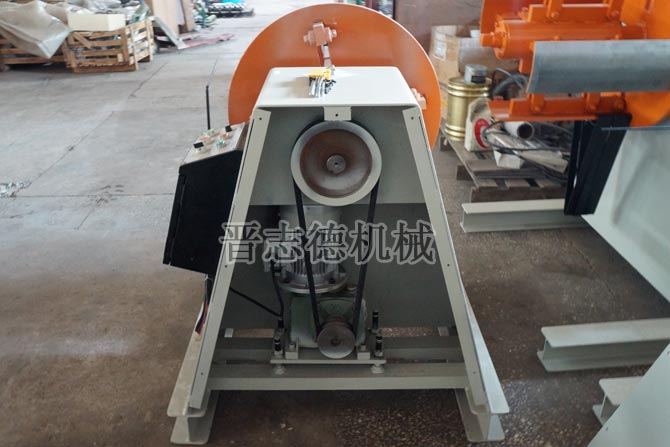

　　重型材料架使用時，手搖搖把實現漲縮卷筒的縮小與擴張完成上料，馬達減速機通過傳動鏈條驅動主軸實現開卷，材料向上送料，垂料向感應桿，通過材料接觸與離開感應桿實現自動的開停控制，配合后續整平機、送料機實現全自動化加工生產。
　　　
