偏擺NC送料機主畫面的功能及設定

 偏擺NC送料機是在標準型NC送料機基礎上研發改進而成的新型送料機種，其在傳統NC送料機的機頭下方增加了一個由伺服馬達驅動的絲桿，可在送料的同時使NC機頭在絲杠的帶動下沿著線性滑軌的左右移位，實現雙軸交替式送料，佳化的沖壓排版布局，能有效的提高材料的利用率，大的節約原材料，降低沖壓業主的生產成本，特別適用于篩網、制蓋、電機定轉子等圓片材料的下料生產。
　　偏擺NC送料機雖在傳統NC送料機上增加了多項功能，但其主體仍由PLC作為核心控制輸出，因此，仍是一種全自動化控制的機型，操作上延續了標準型NC送料機觸摸屏點控式操作，實際沖壓生產時，只需一位操作人員在偏擺NC送料機觸摸屏上設定好送料長度、送料次數、左右中心位移長度、左右偏擺速度、前后送料速度這些基礎參數后，整臺機臺即可實現全自動化的運行。
　　實際使用晉志德偏擺NC送料機時，了解其觸摸屏的布局及功能設定，是發揮其生產使用價值的重要一環，為此晉志德機械在此將偏擺NC送料機主畫面的功能及設定予以詳細說明，以供廣大沖壓業主使用時參考：

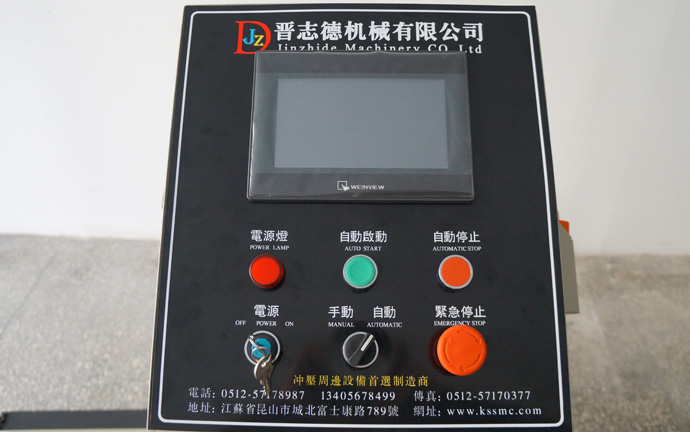

　　1、旋轉晉志德偏擺NC送料機面板上電源開關，接通電源，人機界面出現以下信息。
　　

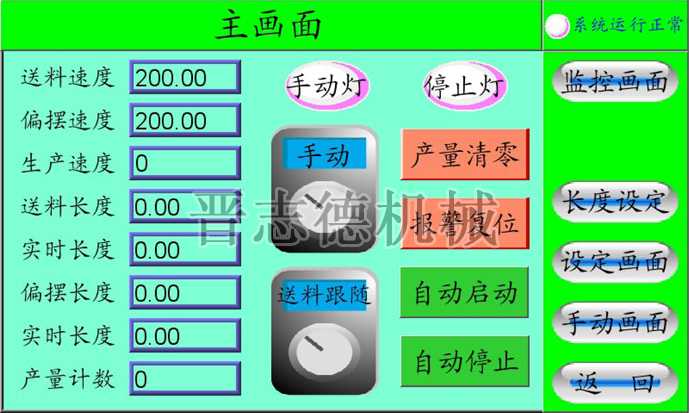

　　2、按畫面提示輕觸人機界面上“進入主畫面”按鈕，進入以下< 主畫面>。偏擺NC送料機主畫面包括以下內容：
　　
　　〈主畫面>左側是監控窗口，用來實時監控系統運行狀態。
　　送料速度/送料長度/產量設定：程序運行必須設置的參數。其中產量設定值必須是大于產量計數值，否則自動程序不會運作。如需清除產量計數值，請長按 “產量清零”按鈕，0.5s后方可清零。
　　生產速度：自動模式下每分鐘沖次，僅用于監控沖床運行速度。
   ‘送料長度’/‘實時長度’：實時長度為當前送料長度（已完成)，‘送料長度’為下一次偏擺NC送料機送料的長度（未完成）
   ‘偏擺長度’/‘實時長度’：實時長度為當前偏擺長度（已完成)，‘偏擺長度’為下一次偏擺NC送料機送料的長度（未完成）
　　晉志德偏擺NC送料機主畫面可以進行自動運行的啟動和停止，手動驅動電機送料和退料。方便試模時調整材料位置。輕觸“手動/自動”按鈕切換到自動狀態，輕觸“自動啟動” 按鈕可以啟動偏擺NC送料機自動運行。
