NC送料機人機界面操作說明

 晉志德NC送料機使用臺灣威倫觸摸屏，品質高性能穩定可靠，方便客戶的使用和設置各類生產參數，操作上采用按鈕和觸摸屏雙控制模式使用簡便。不少客戶詢問NC送料機的人機界面的操作方法，晉志德機械在這里給大家做下詳細的說明：

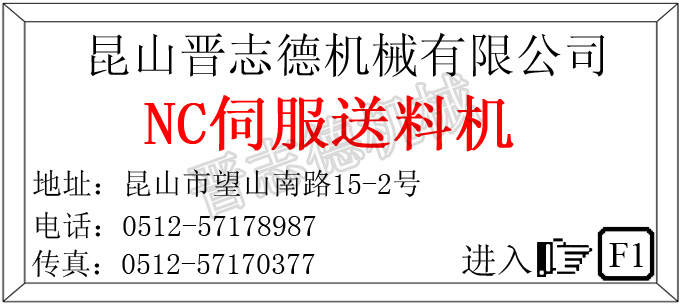

　　1、旋轉面板上電源開關，接通電源，NC送料機人機界面出現以下信息。
　　

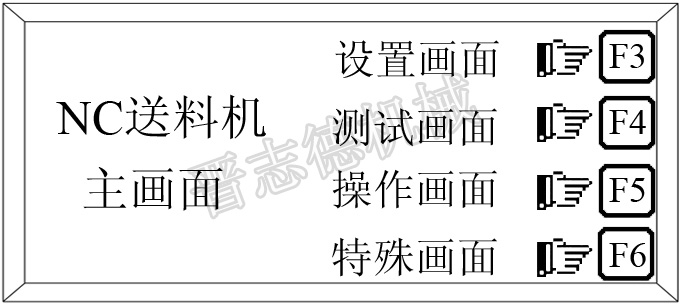

　　2、按畫面提示按人機面板上F1按鍵，進入以下主畫面。主畫面包括以下內容。
　　

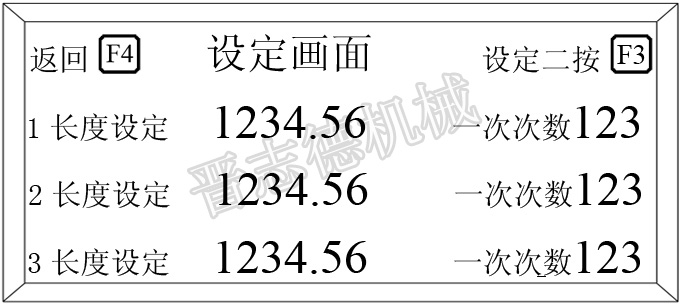

　　3、初次使用NC送料機需要進入“設定畫面”進行參數設置。按F3進入以下界面。
　　
　　4、根據產品每次需要送料得長度輸入到“長度設定”，每段長度需要連續送料次數輸入到“一（N）次次數”.具體操作為按下屏幕右邊的“SET”鍵，連續按動跳轉到需要輸入或修改的位置，可以修改的參數會顯示為黑色底色，從數字鍵輸入你需要輸入的數據。完成后按“ENT”鍵確認輸入的數據。
　　

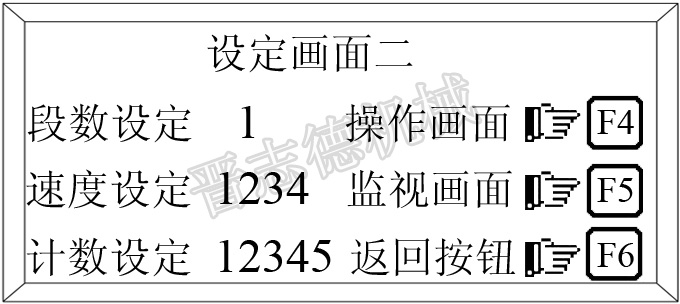

　　5、在設定畫面二里設定執行的段數（根據產品要求一般為一段），根據產品的長度設置合理的速度，“速度設定”參數設置推薦值為：500-1500之間。“計數設定”根據需要計數的個數進行設置。
　　

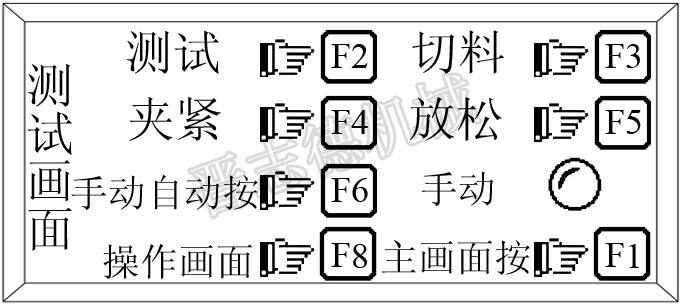

　　6、測試畫面提供手動測試NC送料機的功能，“測試”送料機時，會送一次設定長度的料。“切料”提供切料的輸出信號。“夾緊”“放松”是氣動放松型號進行氣缸放松和夾緊測試。按下F6可以把NC送料機在手動/自動狀態切換。
　　根據狀態畫面會顯示為“手動”或“自動”
　　

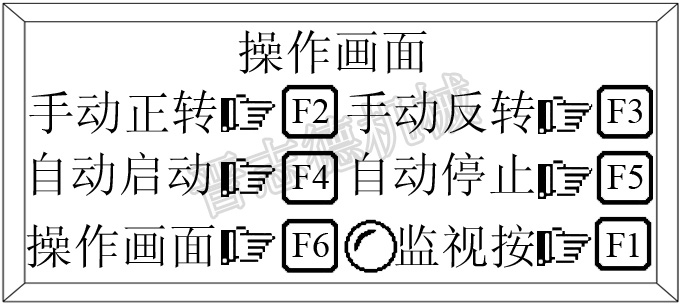

　　7、操作畫面可以進行自動運行的啟動和停止，手動驅動電機送料和退料。方便試模時調整材料位置。按下“F6”切換到自動狀態，按下操作面板自動啟動按鈕或屏幕的“F4”鍵可以啟動NC送料機自動運行。
　　

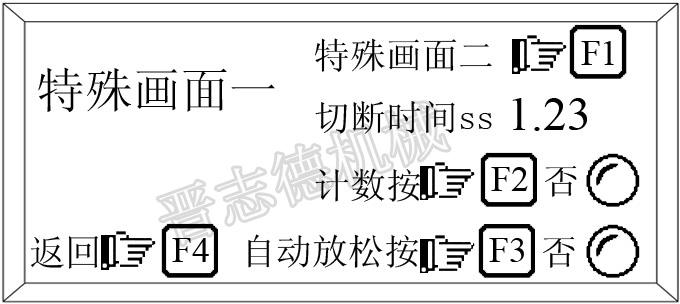

　　8、特殊畫面一中可以設置切斷時間（有需要的情況下使用，一般設置為零。否則會增加NC送料機的工作等待時間）。是否需要進行計數操作，及是否要自動放松（氣動放松方式需要設置，機械放松不需要設置該項）。
　　
　　9、當送料機出現固定的多送或少送情況下可以進行長度修正。
　　

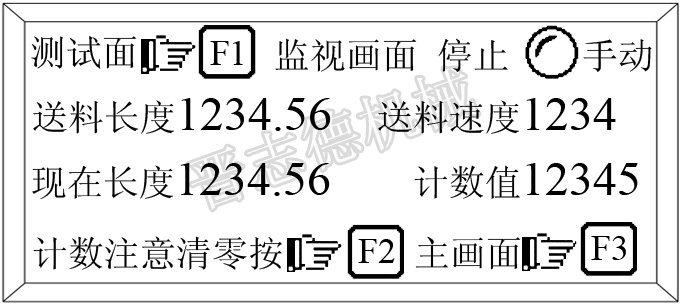

　　10、監視畫面中可以進行運行監測，監測當前設置送料長度和實際送料長度，送料速度，計數現值。當計數功能開啟，計數到達送料機將停機，切換到手動狀態，并在監視畫面左下角提示計數到達清零請按F2。只有清零后，送料機才能重新切換到自動狀態運行。
　　

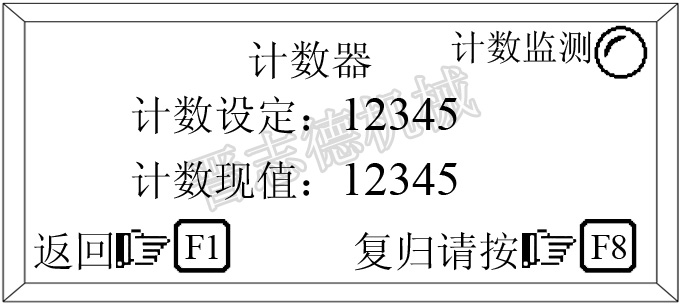

　　11、計數器畫面顯示計數設定值和計數當前值。取消計數值按F8。
