重型材料架配油壓臺車方便上料

 重型材料架是成卷帶鋼沖壓生產中必不可少的設備，開卷前先要將帶鋼卷料放入重型材料架中。一般采用人工操作對中上料的方式，此方法雖然可行，但人為因素影響較大，效率低下，對中精度不高，并且操作者需要較長時間的培訓才能掌握上料技巧，而且存在不小的安全隱患，特別是料卷過重時，上料非常不便。

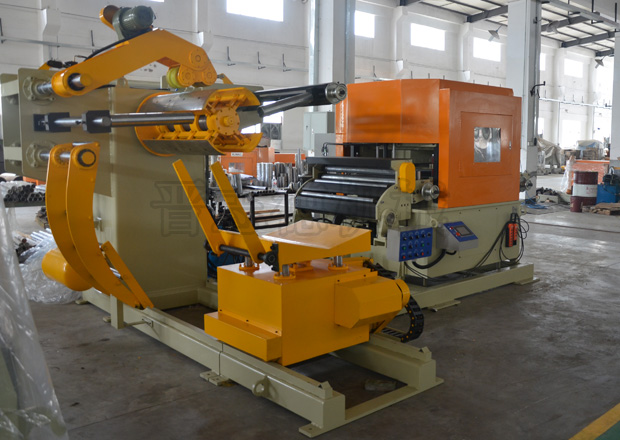

　　此時可使用配油壓臺車的重型材料架進行自動化上料，其能自動判別卷料的直徑、寬度，自動化完成卷料的對中上料漲緊，具有效率高，對中精度好，并且操作者容易掌握的特點。
　　
　　配油壓臺車的重型材料架的操作流程如下：
　　1)接料：重型材料架油壓臺車由驅動電機帶動右移，當反射式光電傳感器C3信號有效時，記錄距離S值為S1；油壓臺車繼續右移，當反射式光電傳感器C3信號無效時，記錄距離S值為S2；則料卷寬度b=S2-Sl；油壓臺車左、右移動調整，當S=(S2+Sl)/2+L3時停止，頂升油缸帶動托料盤上升，將料卷從備料臺分離，油壓臺車左移。
　　2)開卷主軸對中：當S=L1_L2時，停止移動；頂升油缸上升，當品質可靠對射式光電傳感器C1信號有效時，記錄高度h值為hl，求出料卷高度D1=H1+H0_hl，當料卷較小時，用第二對射式光電傳感器C2，H2代替H1；當料卷上下高度中心與重型材料架主軸中心重合時：H=h+Dl/2-H0，根據前式調整頂升油缸，使之上下中心高度一致。
　　3)開卷中心對中：油壓臺車繼續左移，當S=L0_L2時停止；重型材料架中心對中完畢。
　　4)復位：重型材料架頂升油缸降至低位，油壓臺車右移至原始位，等待下一次上料。
